纸箱外径尺寸、制造尺寸、内径尺寸的关系及互相转换表

发布时间: 2019-12-05 11:10:34    浏览数: 80    信息来源: 熙骏包装

三大名词解释:


1、内径尺寸,或内尺寸:是瓦楞纸箱成箱后的内部空间尺寸,比内装物的整体尺寸略大。


2、生产尺寸,或制造尺寸:内径尺寸加所使用瓦楞纸板的厚度为制造尺寸。


3、外径尺寸,或外尺寸: 实际制造的尺寸加所使用瓦楞纸板的厚度为外径尺寸。



三大尺寸产生的原因:


大家都知道,纸箱是用瓦楞纸板生产加工做出来的,瓦楞纸板是有一定厚度的,分为A、B、C、E、F等楞型,瓦楞纸板的厚度由瓦楞高度决定,相同的瓦楞,坑数起高,其厚度也就越高;生产纸箱时,为了使瓦楞纸板良好的弯折,通过压线破坏瓦楞纸板内部的瓦楞结构、使其里纸收缩,面纸延伸,成波浪型,现在薄刀分纸压痕机仅对里线压线,面纸上没有两条压痕线,是平整的。正是源于这个原因才产生了上面所说到的三种尺寸。



纸箱外径尺寸、制造尺寸、内径尺寸的关系示意图:




三个尺寸大小排名:纸箱外径 > 生产尺寸 > 内径尺寸。


通过上图,我们可以看到瓦楞纸箱的外径尺寸=瓦楞纸箱内径尺寸+两个瓦楞纸板的厚度。


示意图中是用点对平压线方法,平常我们可能会遇到三点式或五点式压线方法成型瓦楞纸箱,其目的也是一样,通过压线轮底线的凸出部分把瓦楞纸板的受压部位挤进瓦楞纸板的中心位置。


瓦楞纸箱的内径尺寸比瓦楞纸箱展开时线与压线间的距离要略短一些,因为折弯处基本没有空隙,基本是实的,越高瓦楞纸板的被折弯的长度越多。

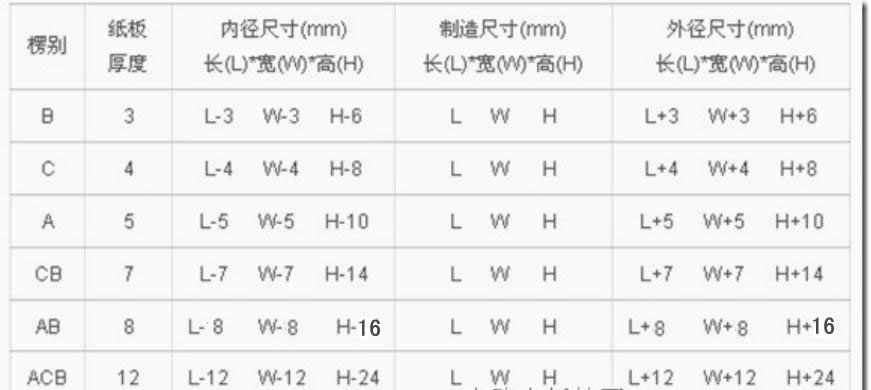

纸箱内径、制造尺寸、外径尺寸转换表






备注:


1、以上仅为各瓦楞的最高限值的转换,纸板厂实际生产时,各瓦楞基本是走低限,可以省不小材料。瓦楞大小范围值可参考上面给出的两篇专题。


2、当客户有特殊要求时,请依实际需要而定;


3、对于其它纸箱,如异型箱的尺寸转换,可参照以上规律进行相应的变化。


总之在瓦楞纸箱的生产中,要根据使用的生产设备、不同的生产工艺、所使用的不同楞型纸板,以及内装商品的种类和性质来确定,才能制造出保护商品、美化商品的瓦楞纸箱。
